자동 확관 장비
Automatic Expaning Machine
자동 확관 장비
Automatic Expaning Machine
자동 확관 장비
Automatic Expaning Machine
[화면 아무 곳이나 클릭하시면 관련 동영상을 보실 수 있습니다.]
제품 특징
제품 특징
제품 특징
자동 확관 작업으로 작업자의 부담을 경감
로봇의 티칭 및 확관 프로그램의 입력만으로, 자동으로 확관 작업을 하기 때문에 작업자의 부담을 대폭 경감.기존의 튜브 익스펜더 사용 가능
표준 규격의 튜브 익스펜더 사용이 가능.고정밀 확관
확관의 구동원에 서보 모터를 탑재한 서보 드라이브를 사용. 목표 토크 도달 부근에서 회전 수를 억제할 수 있고, 보다 정밀도가 높은 확관이 가능.확관 시 장비와 관판면의 기울기를 보정
로봇의 티칭에 의해, 장치와 관판면의 기울기를 자동으로 보정.품질 향상, 쉬운 품질 관리
확관 조건이나 확관 위치 좌표, 확관 시의 토크, 회전 속도 등을 SD 카드에 기록.
자동 확관 작업으로 작업자의 부담을 경감
로봇의 티칭 및 확관 프로그램의 입력만으로, 자동으로 확관 작업을 하기 때문에 작업자의 부담을 대폭 경감.기존의 튜브 익스펜더 사용 가능
표준 규격의 튜브 익스펜더 사용이 가능.고정밀 확관
확관의 구동원에 서보 모터를 탑재한 서보 드라이브를 사용. 목표 토크 도달 부근에서 회전 수를 억제할 수 있고, 보다 정밀도가 높은 확관이 가능.확관 시 장비와 관판면의 기울기를 보정
로봇의 티칭에 의해, 장치와 관판면의 기울기를 자동으로 보정.품질 향상, 쉬운 품질 관리
확관 조건이나 확관 위치 좌표, 확관 시의 토크, 회전 속도 등을 SD 카드에 기록.
수압 확관 장비
아쿠우오즈
Aquozu
수압 확관 장비
아쿠우오즈
Aquozu
수압 확관 장비
아쿠우오즈
Aquozu
[화면 아무 곳이나 클릭하시면 관련 동영상을 보실 수 있습니다.]
Aquozu는, 열교환기의 제조 공정에 있어서, 튜브를 관판에 고착시키기 위한 수압 확관 장비입니다.
튜브 내면에 초고압수를 작용시켜 두꺼운 튜브나 긴 구간의 확관에서도 한 번에 고효율로 확관할 수 있습니다. 장치는 건 유닛과 컨트롤 유닛으로 구성됩니다.
Aquozu는, 열교환기의 제조 공정에 있어서, 튜브를 관판에 고착시키기 위한 수압 확관 장비입니다.
튜브 내면에 초고압수를 작용시켜 두꺼운 튜브나 긴 구간의 확관에서도 한 번에 고효율로 확관할 수 있습니다. 장치는 건 유닛과 컨트롤 유닛으로 구성됩니다.
[화면 아무 곳이나 클릭하시면 관련 동영상을 보실 수 있습니다.]
소형, 경량의 공간 절약형 수압 확관 장비!
Aquozu는, 열교환기의 제조 공정에 있어서, 튜브를 관판에 고착하기 수압 확관 장비입니다.
튜브 내면에 초고압수를 작용시켜 두꺼운 튜브나 긴 구간의 확관에서도 한 번에 고효율로 확관할 수 있습니다. 장치는 건 유닛과 컨트롤 유닛으로 구성됩니다.
건 유닛
Gun Unit
건 유닛
Gun Unit
건 유닛
Gun Unit
버튼 조작에 의해 확관에 필요한 초고압수를 아쿠아만드렐에 공급합니다.
버튼 조작에 의해 확관에 필요한 초고압수를 아쿠아만드렐에 공급합니다.
컨트롤 유닛
Control Unit
컨트롤 유닛
Control Unit
컨트롤 유닛
Control Unit
확관에 필요한 초고압수를 제어합니다. 압력 발생 장치에 서보 모터를 채용함으로써 작업 시간 단축과 작업 환경의 향상, 유지 보수성의 향상을 실현했습니다.
확관에 필요한 초고압수를 제어합니다. 압력 발생 장치에 서보 모터를 채용함으로써 작업 시간 단축과 작업 환경의 향상, 유지 보수성의 향상을 실현했습니다.
제품 특징과 효과
제품 특징과 효과
제품 특징과 효과
환경성
물을 사용하여 환경 친화적이며 깨끗한 환경에서의 확관이 가능.
서보 모터 채용에 의해, 기름 누설의 걱정이 없고 작업 환경이 향상.경제성
500mm를 넘는 관판 두께에서도 한 번으로 확관할 수 있어 공기 단축과 코스트 다운이 가능.
조작성
간단한 버튼 조작만으로, 두꺼운 튜브도 편하게 확관. 터치 패널로 손 쉬운 설정 가능.
환경성
물을 사용하여 환경 친화적이며 깨끗한 환경에서의 확관이 가능.
서보 모터 채용에 의해, 기름 누설의 걱정이 없고 작업 환경이 향상.경제성
500mm를 넘는 관판 두께에서도 한 번으로 확관할 수 있어 공기 단축과 코스트 다운이 가능.
조작성
간단한 버튼 조작만으로, 두꺼운 튜브도 편하게 확관. 터치 패널로 손 쉬운 설정 가능.
안전성
확관 시의 반동이 없고, 안전 작업 가능.
품질성
관판의 왜곡과 튜브 내면의 가공 경화, 플레이킹을 방지.
안전성
확관 시의 반동이 없고, 안전 작업 가능.
품질성
관판의 왜곡과 튜브 내면의 가공 경화, 플레이킹을 방지.
안전성
확관 시의 반동이 없고, 안전 작업 가능.
품질성
관판의 왜곡과 튜브 내면의 가공 경화, 플레이킹을 방지.
확관 예
확관 예
확관 예
튜브 재질: STBA23 / 튜브 치수: O.D.50.8 X t4.6
관판 재질: S45C / 확관 구간: 555mm
확관 압력: 190MPa
튜브 재질: STBA23 / 튜브 치수: O.D.50.8 X t4.6
관판 재질: S45C / 확관 구간: 555mm
확관 압력: 190MPa
튜브 재질: STBA23 / 튜브 치수: O.D.50.8 X t4.6
관판 재질: S45C / 확관 구간: 555mm
확관 압력: 190MPa
튜브 재질: SUS304 / 튜브 치수: O.D.12.0 X t1.0
관판 재질: SUS304 / 확관 구간: 30mm
확관 압력: 200MPa
튜브 재질: SUS304 / 튜브 치수: O.D.12.0 X t1.0
관판 재질: SUS304 / 확관 구간: 30mm
확관 압력: 200MPa
튜브 재질: C6871 / 튜브 치수: O.D.25.4 X t2.0
관판 재질: SS400 / 확관 구간: 45mm
확관 압력: 200MPa
튜브 재질: C6871 / 튜브 치수: O.D.25.4 X t2.0
관판 재질: SS400 / 확관 구간: 45mm
확관 압력: 200MPa
튜브 재질: SUS304TP / 튜브 치수: O.D.25.4 X t2.0
관판 재질: S45C / 확관 구간: 45mm
확관 압력: 300MPa
튜브 재질: SUS304TP / 튜브 치수: O.D.25.4 X t2.0
관판 재질: S45C / 확관 구간: 45mm
확관 압력: 300MPa
휴대용 전동식
토크 제어 확관 장치
휴대용 전동식
토크 제어 확관 장치
휴대용 전동식
토크 제어 확관 장치
[화면 아무 곳이나 클릭하시면 관련 동영상을 보실 수 있습니다.]

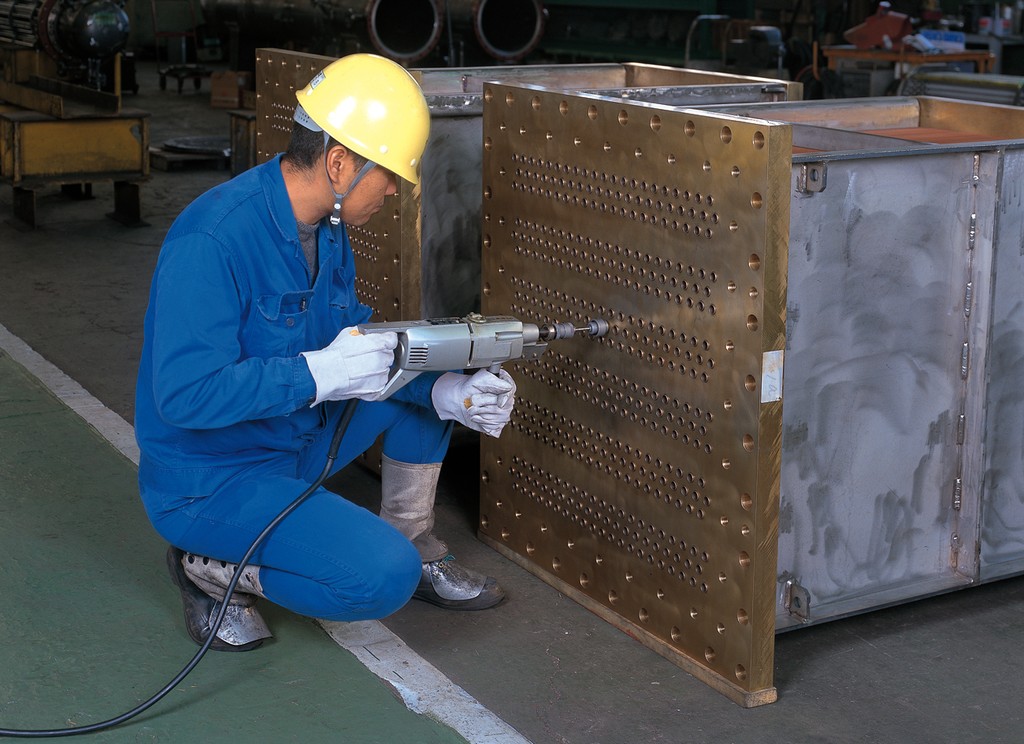

휴대용 확관 장치의 표준!
튜브 롤러와 컨트롤 박스는 열교환기의 제조공정에서 튜브를 관판에 고착시키기 위한 확관장비입니다.
확관 시 부하 토크를 전기적으로 검출해, 미리 설정한 확관량이 되도록, 자동 제어합니다.
[화면 아무 곳이나 클릭하시면 관련 동영상을 보실 수 있습니다.]
휴대용 확관 장치의 표준!
튜브 롤러와 컨트롤 박스는 열교환기의 제조공정에서 튜브를 관판에 고착시키기 위한 확관장비입니다.
확관 시 부하 토크를 전기적으로 검출해, 미리 설정한 확관량이 되도록, 자동 제어합니다.
[화면 아무 곳이나 클릭하시면 관련 동영상을 보실 수 있습니다.]
휴대용 확관 장치의 표준!
튜브 롤러와 컨트롤 박스는 열교환기의 제조공정에서 튜브를 관판에 고착시키기 위한 확관장비입니다.
확관 시 부하 토크를 전기적으로 검출해, 미리 설정한 확관량이 되도록, 자동 제어합니다.
튜브 롤러(구동기)
Tube Roller
튜브 롤러(구동기)
Tube Roller
튜브 롤러(구동기)
Tube Roller
정회전, 정지, 역회전 동작을 수행합니다.
확관 능력별로 8가지 타입의 튜브 롤러를 라인 업 하고 있습니다.
정회전, 정지, 역회전 동작을 수행합니다.
확관 능력별로 8가지 타입의 튜브 롤러를 라인 업 하고 있습니다.

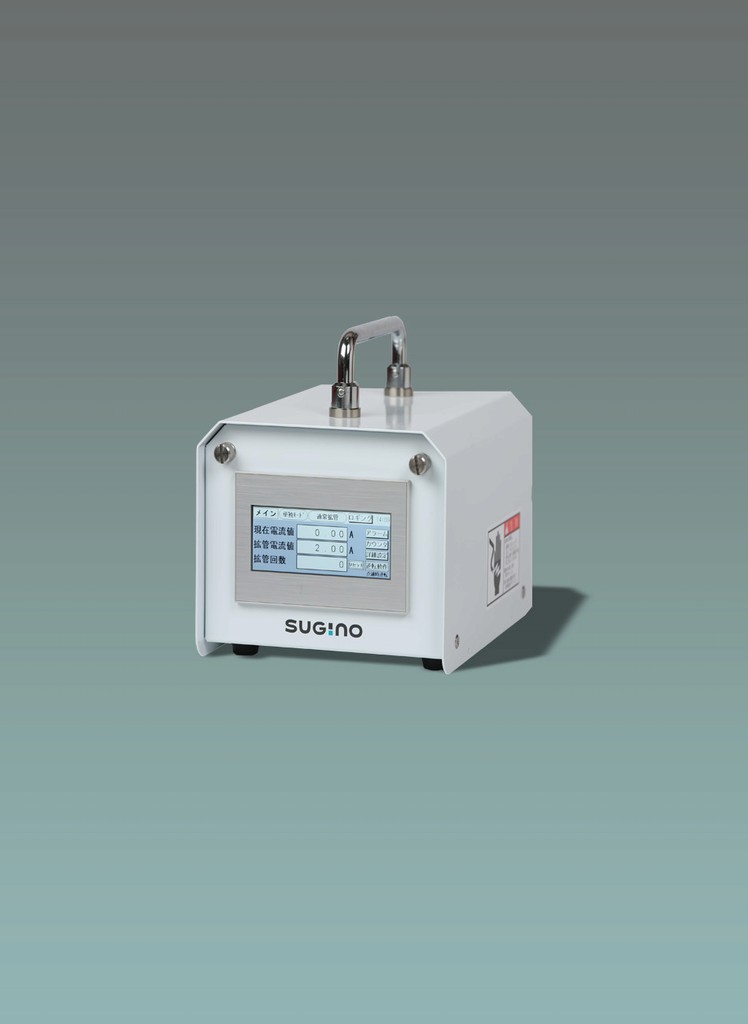

컨트롤 박스(제어기)
Control Box
컨트롤 박스(제어기)
Control Box
컨트롤 박스(제어기)
Control Box
확관량이 일정해지도록 제어하기 위한 기기입니다.
확관 시에 2단계로 전류값을 설정할 수 있으므로, 확관 정밀도가 현격히 향상됩니다.
확관량이 일정해지도록 제어하기 위한 기기입니다.
확관 시에 2단계로 전류값을 설정할 수 있으므로, 확관 정밀도가 현격히 향상됩니다.
휴대용 전동식
토크 제어 확관 장치
서보드라이브 미니
ServoDrive mini
휴대용 전동식
토크 제어 확관 장치
서보드라이브 미니
ServoDrive mini
휴대용 전동식
토크 제어 확관 장치
서보드라이브 미니
ServoDrive mini
[화면 아무 곳이나 클릭하시면 관련 동영상을 보실 수 있습니다.]
제품 특징
제품 특징
휴대형 서보드라이브!
서보 모터를 사용하여 고정밀 토르크 제어가 가능합니다.
소형화, 경량화로 작업자의 부담을 크게 경감하였습니다.
확관 데이터 기록 기능으로 확관 작업 관리, 품질 관리 등을 용이하게 하였습니다.
휴대용 전동식 토크 제어 확관 장치(소경 튜브용)
튜브 롤러 TR-701
컨트롤 박스 T-1000
휴대용 전동식 토크 제어 확관 장치(소경 튜브용)
튜브 롤러 TR-701
컨트롤 박스 T-1000
휴대용 전동식 토크 제어 확관 장치(소경 튜브용)
튜브 롤러 TR-701
컨트롤 박스 T-1000
소경 튜브를 위한 휴대용 확관 장치!
소경 튜브(O.D6~10)의 튜브 롤러와 컨트롤 박스는, 소형 열교환기의 제조 공정에 있어서, 튜브를 관판에 고착하기 위한 확관 장치입니다.
이 장치는 튜브 롤러 TR-701과 컨트롤 박스 TRC-1000T의 두 지점으로 구성됩니다.
[화면 아무 곳이나 클릭하시면 관련 동영상을 보실 수 있습니다.]
소경 튜브를 위한 휴대용 확관 장비!
소경 튜브(O.D6~10)의 튜브 롤러와 컨트롤 박스는, 소형 열교환기의 제조 공정에 있어서, 튜브를 관판에 고착하기 위한 확관 장치입니다.
이 장치는 튜브 롤러 TR-701과 컨트롤 박스 TRC-1000T의 두 지점으로 구성됩니다.
제품 특징
제품 특징
제품 특징
- 소경 튜브용으로 특화
최적의 토크 제어로 오버확관의 걱정이 없습니다.
- 터치 패널에서 모두 설정
터치 패널로 확관 조건 조작 가능.
- 연속모드 탑재로 연속 확관
한 번의 스위치 온으로 연속적으로 확관할 수 있습니다.
- 수지 바디의 구동기
경량화와 내전성 향상으로 작업 부하를 경감.
- 확관 기록의 보존, 관리가 용이
SD 카드에 작업일, 확관 전류값 등의 확관 기록을 보존할 수 있고, 쉽게 PC로 관리할 수 있습니다.
- 소경 튜브용으로 특화
최적의 토크 제어로 오버확관의 걱정이 없습니다.
- 터치 패널에서 모두 설정
터치 패널로 확관 조건 조작 가능.
- 연속모드 탑재로 연속 확관
한 번의 스위치 온으로 연속적으로 확관할 수 있습니다.
- 수지 바디의 구동기
경량화와 내전성 향상으로 작업 부하를 경감.
- 확관 기록의 보존, 관리가 용이
SD 카드에 작업일, 확관 전류값 등의 확관 기록을 보존할 수 있고, 쉽게 PC로 관리할 수 있습니다.
스텐드형
전동식 확관 장비
메카드라이브
MechaDrive
스텐드형
전동식 확관 장비
메카드라이브
MechaDrive
스텐드형
전동식 확관 장비
메카드라이브
MechaDrive
한 손으로 간단히 확관!
메카드라이브(MechaDrive)는 열교환기의 제조공정에서 튜브를 관판에 고착하기 위한 스탠드형 확관장치입니다.
무게나 회전에 의한 반력이 작업자에게 걸리지 않기 때문에 여성이나 초보자도 정확하고 균일한 확관을 할 수 있습니다.
한 손으로 간단히 확관!
메카드라이브(MechaDrive)는 열교환기의 제조공정에서 튜브를 관판에 고착하기 위한 스탠드형 확관장치입니다.
무게나 회전에 의한 반력이 작업자에게 걸리지 않기 때문에 여성이나 초보자도 정확하고 균일한 확관을 할 수 있습니다.
스텐드형
전동식 확관 장비
서보드라이브
ServoDrive
스텐드형
전동식 확관 장비
서보드라이브
ServoDrive
스텐드형
전동식 확관 장비
서보드라이브
ServoDrive
[화면 아무 곳이나 클릭하시면 관련 동영상을 보실 수 있습니다.]
제품 특징
제품 특징
제품 특징
확관 시간 단축
정회전과 역회전의 속도를 개별적으로 설정할 수 있기 때문에, 기존 장비보다 확관 시간이 단축.간단한 조작, 간단한 프로그램
터치 패널 탑재로, 초보자도 간단하게 조작이 가능. 튜브 사이즈 등의 확관 조건을 입력함으로써 기준이 되는 확관 토크가 자동으로 표시되기 때문에, 쉽게 프로그램 입력이 가능. 등록 가능한 프로그램 300개.
확관 시간 단축
정회전과 역회전의 속도를 개별적으로 설정할 수 있기 때문에, 기존 장비보다 확관 시간이 단축.간단한 조작, 간단한 프로그램
터치 패널 탑재로, 초보자도 간단하게 조작이 가능. 튜브 사이즈 등의 확관 조건을 입력함으로써 기준이 되는 확관 토크가 자동으로 표시되기 때문에, 쉽게 프로그램 입력이 가능. 등록 가능한 프로그램 300개.
튜브 익스펜더의 소모 경감
정회전이나 역회전 도중에 회전 속도를 임의로 변경 가능. 목표 토크 도달 부근의 회전 속도를 억제함으로써, 사용하는 튜브 익스펜더의 소모를 경감하는 것이 가능.
쉬운 소모 부품 관리
사용하는 튜브 익스펜더의 소모품 별 사용 횟수를 표시할 수 있으며, 임의의 사용 횟수로 소모품 교환 알람이 가능.
품질 향상, 쉬운 품질 관리
확관 조건이나 확관 위치 좌표, 확관 시의 토크, 회전 속도 등을 SD 카드에 기록.
튜브 익스펜더의 소모 경감
정회전이나 역회전 도중에 회전 속도를 임의로 변경 가능. 목표 토크 도달 부근의 회전 속도를 억제함으로써, 사용하는 튜브 익스펜더의 소모를 경감하는 것이 가능.
쉬운 소모 부품 관리
사용하는 튜브 익스펜더의 소모품 별 사용 횟수를 표시할 수 있으며, 임의의 사용 횟수로 소모품 교환 알람이 가능.
품질 향상, 쉬운 품질 관리
확관 조건이나 확관 위치 좌표, 확관 시의 토크, 회전 속도 등을 SD 카드에 기록.
튜브 익스펜더의 소모 경감
정회전이나 역회전 도중에 회전 속도를 임의로 변경 가능. 목표 토크 도달 부근의 회전 속도를 억제함으로써, 사용하는 튜브 익스펜더의 소모를 경감하는 것이 가능.
쉬운 소모 부품 관리
사용하는 튜브 익스펜더의 소모품 별 사용 횟수를 표시할 수 있으며, 임의의 사용 횟수로 소모품 교환 알람이 가능.
품질 향상, 쉬운 품질 관리
확관 조건이나 확관 위치 좌표, 확관 시의 토크, 회전 속도 등을 SD 카드에 기록.
유압 구동식 확관 장비
하이드라이브
HyDrive
유압 구동식 확관 장비
하이드라이브
HyDrive
유압 구동식 확관 장비
하이드라이브
HyDrive
제품 특징
제품 특징
제품 특징
하나의 컨트롤 유닛에 두개의 드라이브 헤드를 연결이 가능하여 효율적이며, 압력 설정을 위한 디지털 스위치가 각각 장착되어 있어 개별 제어가 가능합니다.
두께가 두껍고 직경이 큰 튜브의 확관을 쉽게 할 수 있습니다.
하나의 컨트롤 유닛에 두개의 드라이브 헤드를 연결이 가능하여 효율적이며, 압력 설정을 위한 디지털 스위치가 각각 장착되어 있어 개별 제어가 가능합니다.
두께가 두껍고 직경이 큰 튜브의 확관을 쉽게 할 수 있습니다.
하나의 컨트롤 유닛에 두개의 드라이브 헤드를 연결이 가능하여 효율적이며, 압력 설정을 위한 디지털 스위치가 각각 장착되어 있어 개별 제어가 가능합니다.
두께가 두껍고 직경이 큰 튜브의 확관을 쉽게 할 수 있습니다.
